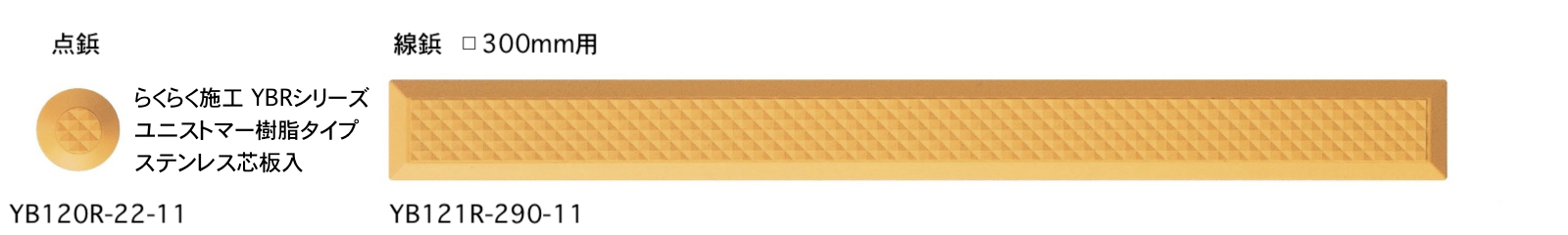

らくらく施工YBRシリーズ[ユニストマー樹脂タイプ]点鋲,線鋲　ステンレス芯板入
石材・磁器タイル・Pタイルなど平滑な床材に使用できます。




※タイプ※【取付足はありません】

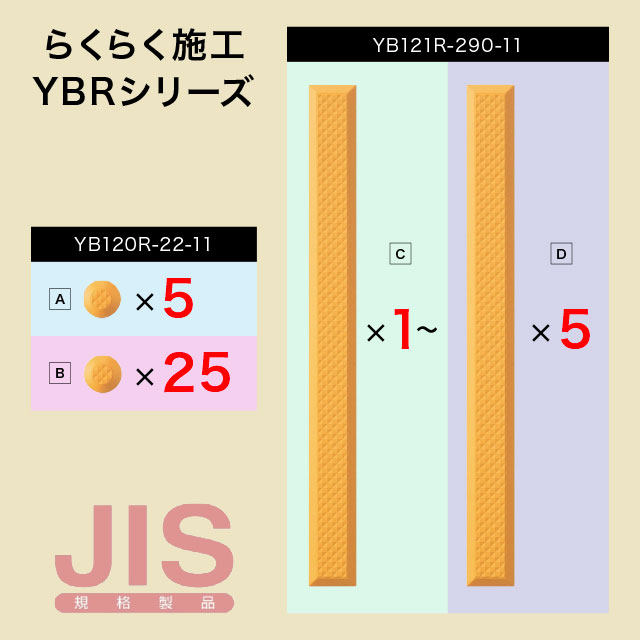

   ■点字鋲《警告》
    ◉YB120R-22-11
      【A】５個セット
      【B】２５個セット

   ■線鋲《誘導／◻︎300mm用》
    ♦︎YB121R-290-11
      【C】単品１本〜
      【D】５本セット


※らくらく施工ゲージでらくらく施工※
      （１）取り付ける床面の汚れ・ワックスなどの油分・水分などを取り除き、よく乾燥させます。
      （２）取付位置をマーキングします。
      （３）らくらく施工ゲージを（２）のマーキングにあわせて床面にセットします。

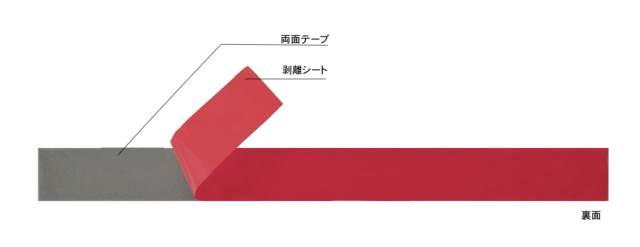

      （４）製品裏の剥離シートをはがし、らくらく施工ゲージの切り欠きに合わせ床面に貼りつけゴムハンマーなどで軽くたたいて圧着してください。
      （５）貼り終えた後ｍらくらく施工ゲージを取り外します。
         ▲温度の低い場所での施工は、製品裏面をドライヤー等で温めてから圧着して下さい。


※図面※（基本サイズJIS規格）

   ■点字鋲        ■線鋲






    JISでは「点状突起の数は25(5×5)点を、線状突起の本数は4本を下限とし、ブロックの大きさに応じて増やす」となっています。

                              

※点字鋲設置例※



※配置例※
      高齢者、身体障碍者等が円滑に利用できる特定建築物の建築の促進に関する法律（ハートビル法）および関連法令・規制など基づいた参考例です。
      具体的な設置基準などの詳細については各都道府県および各市町村の条例、マニュアルなどを参照してください。

▲施工時の注意事項▲
・屋内用です。外部や平滑でない床面には使用できません。

▼詳しくはメーカーサイトをご覧下さい。
株式会社ヤンテス
