集排水管・部品

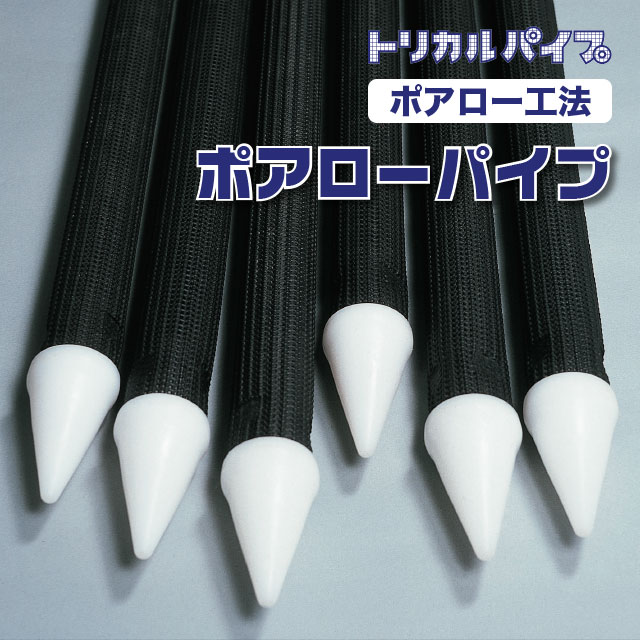

ポアローパイプ
法面の集排水管！
既設法面の集排水
自然斜面の崩壊防止対策
法面崩壊防止に
左図は施工後13年経過のパイプ。現在も水が出ています。
ポアロー工法で集・排水
道路・鉄道・住宅用地などの造成工事に伴って設けられる法面の集・排水工事の効率化が重要な課題になっています。
いままで、造成地の法面などの集・排水菅は、土菅・ビニール菅や鉄管などが使われていました。
しかし、手間や費用がかかりすぎたり、集・排水効率がよくないなどの欠点がありました。
集・排水性のすぐれたパイプを手間や経費がかからない方法で打ち込めたら…。
こんな望みを実現したのが、ポアローパイプを利用したポアロー工法です。
特 徴
- 作業能率が向上ボーリングを必要としない手軽な工法です。工事費が安く、作業能率がグンと向上します。（盛度面の場合φ30×2mもので、1本当り数分で打込めます。）
- 集・排水性が良い円周の2/3が網状のパイプです。集水効率が良く、また、円周の1/3の無孔部を通って水は速やかに法面外へ排出されます。
- 簡易な工法機械知識や作業経験を必要としない簡易な工法です。
- 目詰りを防止独自の新構造を採用していますので、目詰りしにくいパイプです。
- 電源や動力不要2人~4人が一組で人力で打ち込みますので、電源・動力は不要です。山間部や重機等の進入が困難な箇所でも施工が可能です。
- 耐久性にすぐれる耐衝撃性、耐薬品性、耐寒性にすぐれ、土中では、長期にわたって使用できます。
- 土質に合わせてパイプを選定土質の状態に合わせて、パイプの長さ、径、をかえることができます。
製品詳細
製品規格・物性
| 品番 | a | φb | φc | φd | e | f | 偏平強度 | 開孔率 | 梱包単位 |
|---|---|---|---|---|---|---|---|---|---|
| 302 | 2,000 | 30 | 33 | 45 | 60 | 10 | 1.6kN/m | 14% | 20束 |
| 303 | 3,000 | 30 | 33 | 45 | 60 | 10 | 1.6kN/m | 14% | 20束 |
| 501 | 1,000 | 50 | 54 | 65 | 90 | 10 | 1.3kN/m | 5.5% | 10束 |
| 502 | 2,000 | 50 | 54 | 65 | 90 | 10 | 1.3kN/m | 5.5% | 10束 |
上記数値は基準値であり、保証値ではありません。数値は予告なしに変更することがありますのでご確認ください。
打込用鉄パイプ
| 規格 | a | φb | φc | 梱包単位 |
|---|---|---|---|---|
| 302用 | 2,120 | 42.7 | 35.7 | 1束 |
| 303用 | 3,120 | 42.7 | 35.7 | 1束 |
| 501用 | 1,120 | 60.5 | 55.9 | 1束 |
| 502用 | 2,120 | 60.5 | 55.9 | 1束 |
打込みパイプは、一般市販品の鉄管でも使用できます。その場合、引抜き用の穴をあけてください。
打込みパイプの耐用打込み本数は、50本程度を目安としてください。
打込み可否の簡易判断法
N値(打撃数)5程度の土壌なら問題なく施工できます。直径5cmの木杭を大きな鉄ハンマーか掛矢で打ってみます。その時、一打で約2~3cm打ち込みができれば まず問題はありません。しかし、法面内部が粘土層や岩盤になる場合や杭の先に大きな石がある場合は、あらかじめドリル、ブレーカ等で穿孔をし、その後、ポアロー工法で施工すれば簡単です。
施工歩合
| 品番 | 職種 | 単位 | 打込み |
|---|---|---|---|
| 302 | 普通作業員 | 人/本 | 0.083 |
| 303 | 普通作業員 | 人/本 | 0.100 |
| 501 | 普通作業員 | 人/本 | 0.067 |
| 502 | 普通作業員 | 人/本 | 0.100 |
施工方法
打込みパイプを使用して大きな鉄ハンマーか掛矢で打ち込みます。
①打込み終了
▶︎
▼
②鉄パイプ引抜き作業
▶︎
▼
③完 成
②は打込みパイプに引抜補助棒を差し込み、円周方向に回転しながら引抜器または手で鉄パイプを引き抜きます。
無孔部が下側になっていない場合は、ポアローパイプ端を持ち急激に引っぱると、数cm引き抜け、パイプは容易に回転しますので、無孔部を下側にして、再度押し込んでください。
お取扱い上の留意点
注 意
トラックからの荷下ろし、保管場所からの取り出し時にパイプ及び部品p投下したり、引きずらないようにしてください。
保管時には直射日光が当たらないよう、シート等で遮光してください。
埋め戻し時に大きな土塊、石等を直接パイプ及び部品上に落下させないでください。
可燃物ですので焚き火、タバコの火等、火気に注意してください。
